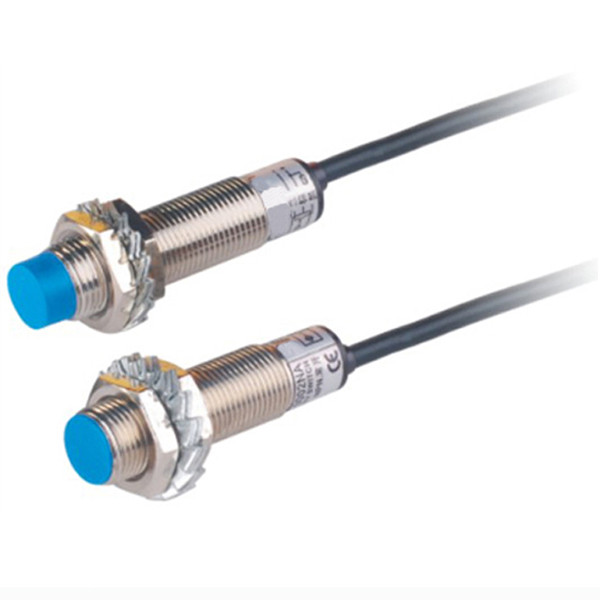

CM12 NPN NC DC6 - kapazitive 36V Annäherungssensor Zählung die Flaschen







Die Induktionsoberfläche des Kapazitanz-Sensors wird aus zwei Koaxial- Geistes-electctrodes verfasst, die von einem Kondensator und auf RC-Schwingkreis, gerade wie einer offenen Kondensatorelektrode angeschlossen.

Bei der Verbindung an Stromversorgung, arbeitet RC-Oszillator nicht. Wenn ein Gegenstand clos eto Kondensatorelektrode ist, erhöht sich die Kondensatorkapazität, und der Oszillator vibriert. Durch die Behandlung des hinteren Stadiumsstromkreises, stoppen beide Signale von Schwankung und Schwankung wird in Schalterzeichen für die Prüfung des Bestehens des Gegenstandes umgewandelt. dieser Abstand kann erhalten werden, aber zum Nichtmetallgegenstand, ist der Aktionsabstand d, das durch materielle Dielektrizitätskonstante, je Dielektrizitätskonstante etermined ist, werden desto mehr Aktionsabstand erreicht.







Kategorie 1.Switch: Lm: Induktanzart

                            Cm: Kapazitanzart

                            Inspektion: Hall-Art

                            Morgens: Explosionssichere Art der Sicherheit

                            Xm: Mimische lineare Art

                             Majestät: REEDart

                             Ru: Ultraschallart

2.Diameter des Sensors: M12

Spannung 3.Working:

                30: 6-36VDC 310:5-24VDC 320:12-60VDC
                330: 10-30VDC 340:10-55VDC 350:10-60VDC
                360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
                220: 380VAC40: 12-240VDC/24-240AC
                50: Spezielle Spannung

Abstand 4.Detection: 01: 1mm 05: 5mm 10: 10mm ......

Form 5.Output: N: Ertrag Drei-Draht DCs NpN
                       P: Ertrag Drei-Draht DCs PnP
                       L: Zweidrahtdc-Ertrag
                         : Wechselstromzweidrahtertrag
                      J: Relais-Kontakt-Ertrag
                     NP: NpN+PnP-Doppelt-Ertrag

Zustand 6.Output: A: (nein) normalerweise offenes (no)
                        B: (nc) Normalerweise nahes (nc)
                        C: (NO-nc) normalerweise Offen--Normal Abschluss (no+nc)
                        MU: Mimische Spannung
                        MI: Mimischer Strom
                        Mui: Voltage+Current

Funktionen 7.Subsidiart: T: mit Luftfahrtverbindungsstück
                                   Y: Wasserbeweis, Ölbeweis
                                    I: spezielle Anforderung
                                   H: Hochtemperaturwiderstand
                                   R: Ringart



8.L: Langstrecken
