Plastik-6A 9A teilen magnetischer Wechselstrom-Kontaktgeber 380V, 3 Kontaktgeber für Steuermotor in Phasen ein

Plastik-6A 9A teilen magnetischer Wechselstrom-Kontaktgeber 380V, 3 Kontaktgeber für Steuermotor in Phasen ein

1. Anwendung:

CJX2-E Reihe Wechselstrom-Kontaktgeber (im Folgenden als Kontaktgeber verwiesen werden), trifft sie hauptsächlich auf den Stromkreis von Wechselstrom 50/60Hz und die bewertete Isolierungsspannung 690V.When, die in AC-3 verwendet werden, und Nennbetriebsspannung 380V und Nennstrom bis zu 9A zu, für brechenden die beginnende Langstreckenstromkreis und Frequenz oder steuert den Motor. Kombiniert mit richtigem thermischem Überlastrelais kann Lastkreis schützen. Kontaktgeber kann Wechselstrom-electomotor häufig beginnen und steuern.
Dieses Produkt bestätigt zu GB14048.4, Standard IEC60947-4-1.

2. Modell und Bedeutung:



3. Zustände des normalen Betriebs und der Installation:

3,1 Umgebungstemperatur: -5℃~+40℃, der Durchschnittswert sollte +35℃ innerhalb 24 Stunden nicht übersteigen.

3,2 Aufzug: höchstens 2000m.

3,3 Witterung: Wenn die Temperatur bei 40, die relative Luftfeuchtigkeit von Atomsphere höchstens 50% sein sollte, als bei den verhältnismäßig niedrigen Temperaturen, könnte sie höhere relative Luftfeuchtigkeit haben. Monatliche maximale relative Luftfeuchtigkeit konnte sein nicht mehr als 90%. Sondermaßnahmen sollte Duos zum Vorkommen von genommen werden befeuchtet.

3,4 Klasse der Verschmutzung: Klasse 3

Kategorie 3.5Installation: III

3,6 Installationszustände: Grad der Neigung zwischen passender Oberfläche und vertikaler Oberfläche sollte nicht übersteigen

3,7 Auswirkungsschock: Produkt im Platz installiert sein und benutzt werden sollte in dem häufig Erschütterungen und Auswirkungen.


Technikparameter:



4. Hauptparameter und technische Eigenschaft:



Einzelteil	Parameter	Modell	06	09
Bewerteter Betriebsstrom (A)	380V	AC-3	6	9
		AC-4	2,6	3,5
Bewertetes Isolierung valtage (V)			69.	69.
Herkömmlicher Heizungsstrom (A)			16	16
Energie des kontrollierbaren 3-phasigen Kurzschlussmotors (Kilowatt) AC-3	220V		1,5	2,2
	380V		2,2	4
	660V		3	5,5
Betriebsfrequenz (operations/h)	Elektrisches Leben	AC-3	1200	1200
		AC-4	300	300
	Mechancal-Leben		3600	3600
Elektrisches Leben (10*10*10*10operations)		AC-3	50	50
		AC-4	10	10
Mechanische Lebensdauer (10*10*10*10operations)			1000	1000



Einzelteil	Parameter	Modell	06	09
Hilfskontaktblock	Kombination		F4-E20, F4-E02, F4-E11
	herkömmlicher Heizungsstrom		6A	6A
	Steuern Sie die Kapazität		AC-15 360V; DC-13 33W
Zusammenpassendes Fixierungsmodell			RT16-16	RT16-16
Durchschnittliche Leistungsaufnahme (VA) 50Hz 20℃	Aufnahme		30	30
	Halten		4,5	4,5
Zahl des Stückes			1	1
Kabel (Millimeter-²)			2,5	2,5
Schraubengröße			M3	M3
Anzugsmoment (n-▪ m)			0,5	0,5
Stückgewicht (Kilogramm)	CJX2-E		0,15	0,15
	CJX2-EN		0,3	0,3

5. Gesamt- und Einbauabmessungen:

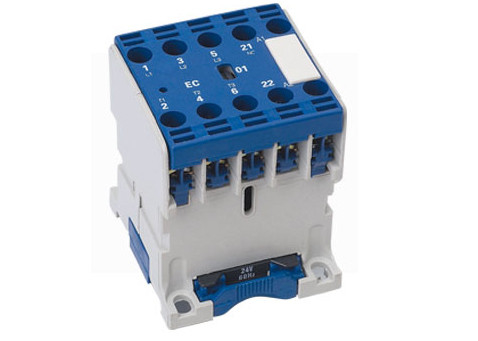

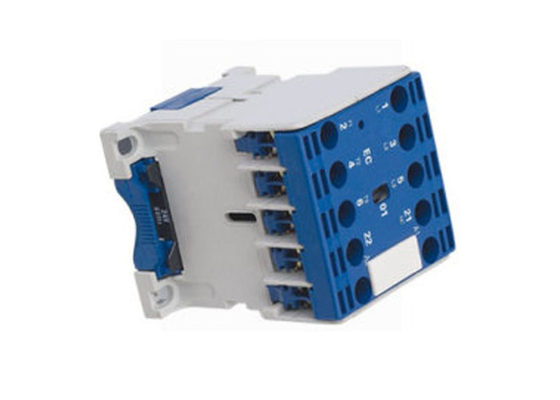

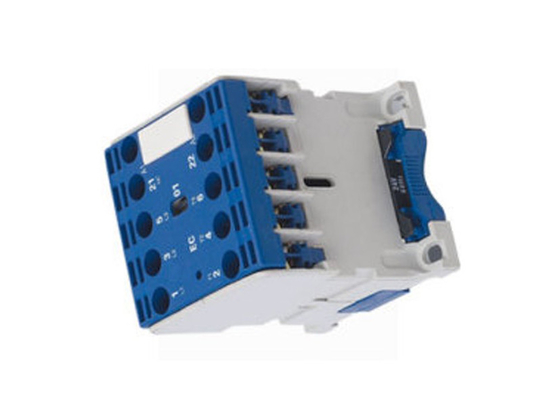

Produktbild



6. Einrichtungsanweisungen:

Wenn Sie einen Auftrag vergeben, sollten Sie das untengenannte unterstreichen:
Produktname und Modell, bewertete Betriebsspannung und Frequenz der Spule, Auftragsquantität.
Einrichtungsbeispiel: CJX2-E0910 WECHSELSTROM 220V 50HZ 10PCS
