Verwenden Sie Anweisungen

Bimetallischer Raumthermostat für Heizungs- und Klimaanlageninstallationen

Thermail-, elektrische und mechanischeeigenschaften

Ausschaltvermögen

Auf Öffnungskontakt 10A-250VAC (ohmsche Last)

Differenzial: 0.5K

Skalaanpassung der Temperatur

Skalaanpassung der Temperatur:

Nachdem fast zwei Tage von der Installation, eine precjse Skalaanpassung herzustellen, die Raumtemperatur mit einem Bezugsthermometer messen, eine Seite gesetzt der Thermostat. Das shagrened Teil des knob.turn halten der Index mit einer Münze, um den gleichen Wert des Thermometers zu erreichen. Wir schlagen vor, um die Ausrüstung an 1.5meter vom Boden und weit von jede mögliche Wärmequelle ungefähr zu installieren.

Muster

B1-With N.C Kontakt.

B2-With N.C Kontakt und EIN-AUSschalter

B3-With SPDT Kontakt (Wechsel)

B4-With Änderung über Kontakt (SPDT) und EIN-AUSschalter

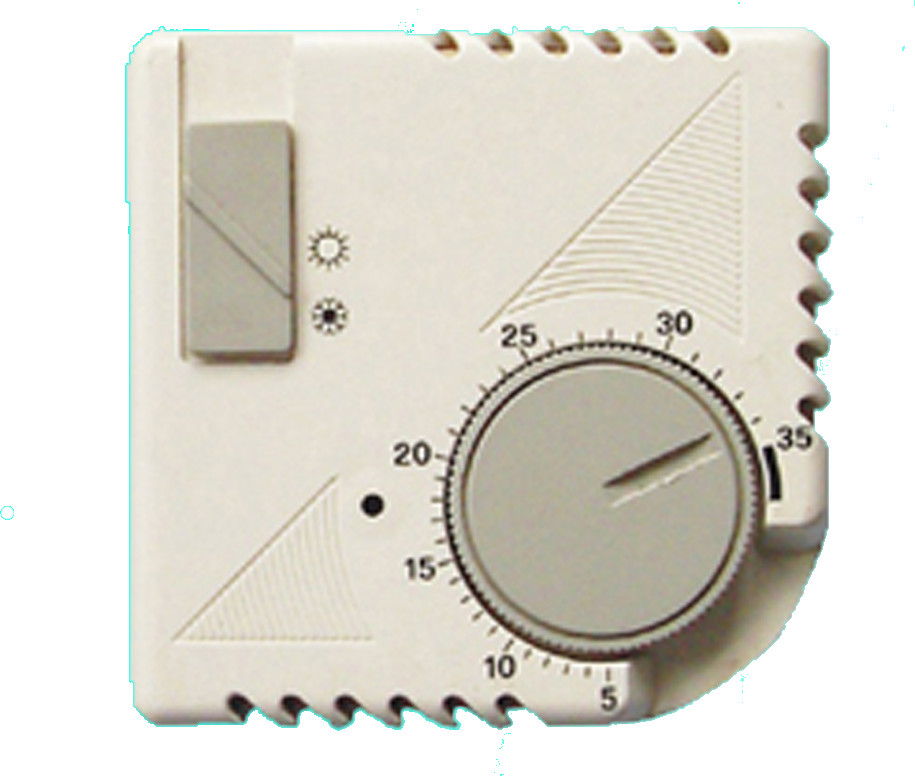

B7-With Ruhekontakt auf " Winter“ und normalerweise offener Kontakt auf „Sommer " plus „Sommer-Winter " Auswahlschalter

1) Basis

2) Abdeckung
3) Deckelschraube

4) Griff

5) Lockpins.the-Verschlussstifte für Skalabeschränkung (5) sollen von der Basis des Thermostats abgetrennt werden, sie sind auf den Befestigungslöchern.

6) Index

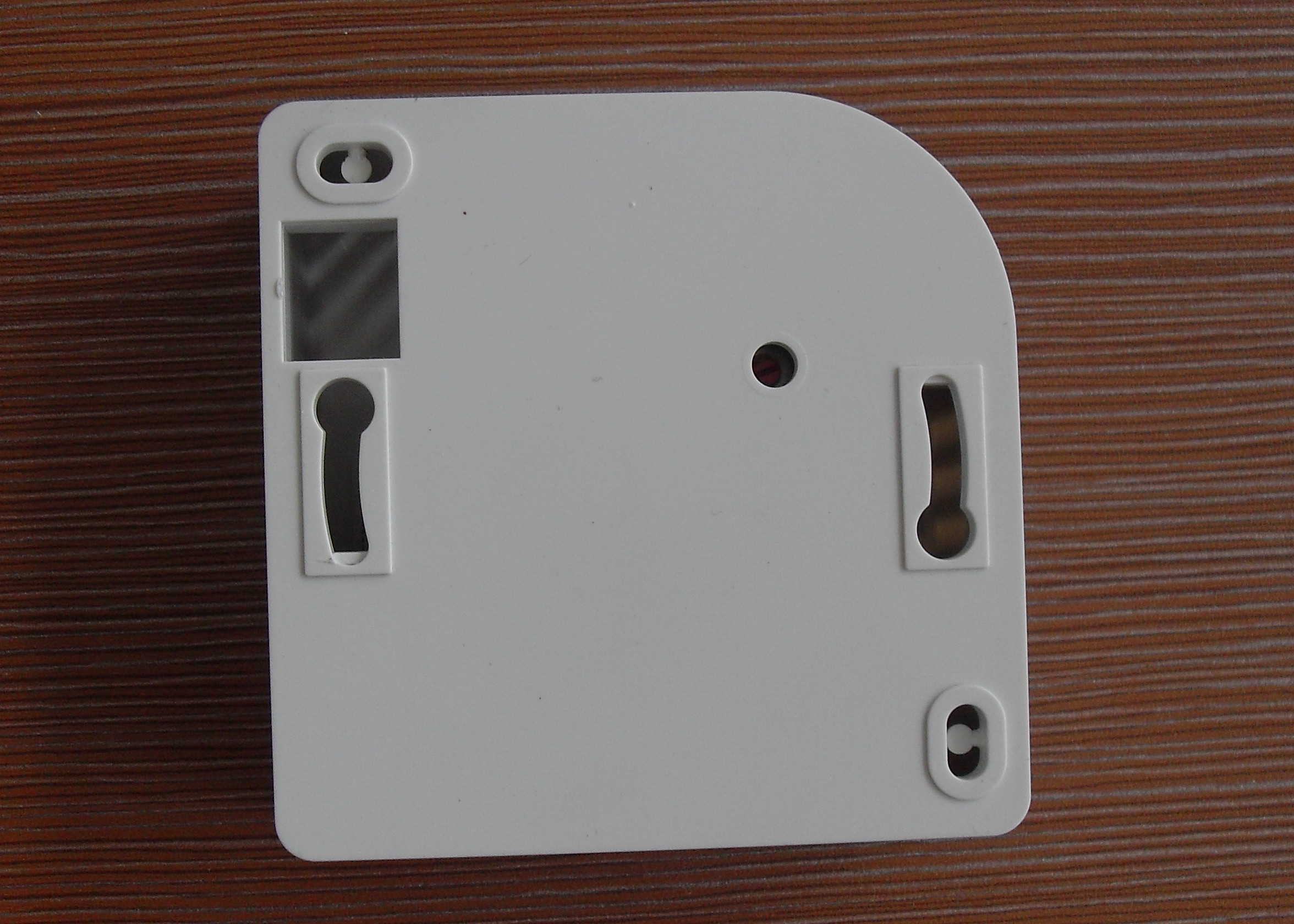

Die Festlegung des Raumthermostats kann direkt auf der Wand durch Schrauben und Nüsse erfolgt werden.

Wichtig

Accelarating-Widerstand mit Spannung zu 220-250VAC

Dieser Thermostat wird mit einem beschleunigenden Widerstand versehen, der absolut angeschlossen werden muss, um die Leistungen der Regelung zu erhalten. Der Anschluss 4 hat folglich, an das meutral entsprechend dem Diagramm angeschlossen zu werden, das auf der Abdeckung gezeigt wird. Diese Verbindung erlaubt auch das Arbeiten der Kontroll-Lampe, die die Operation der Heizung anzeigt.

MASS

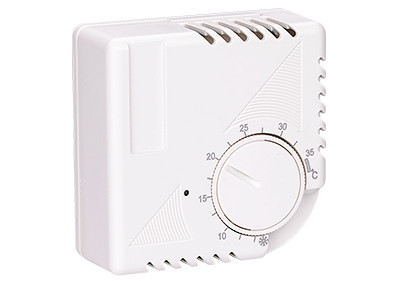

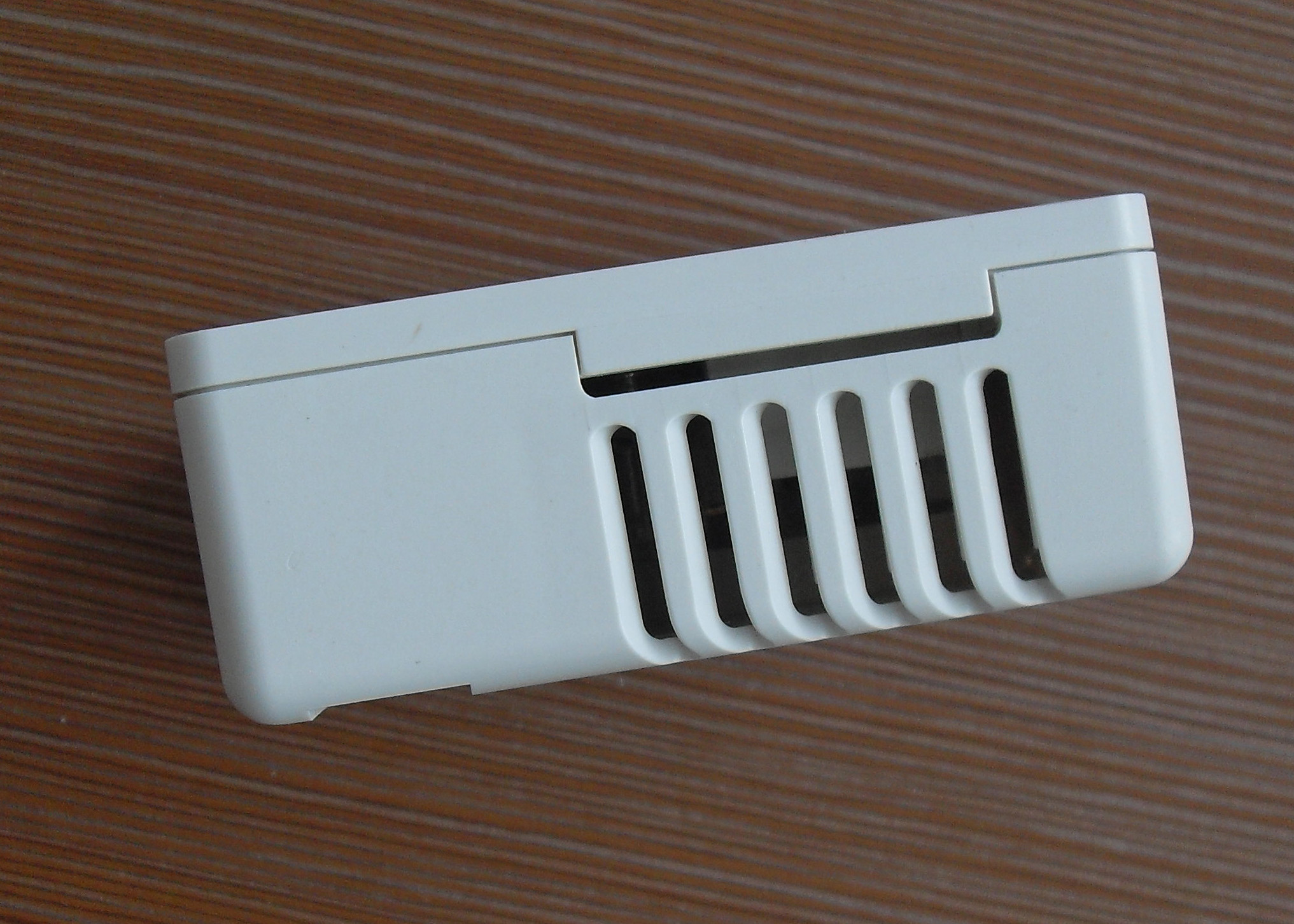

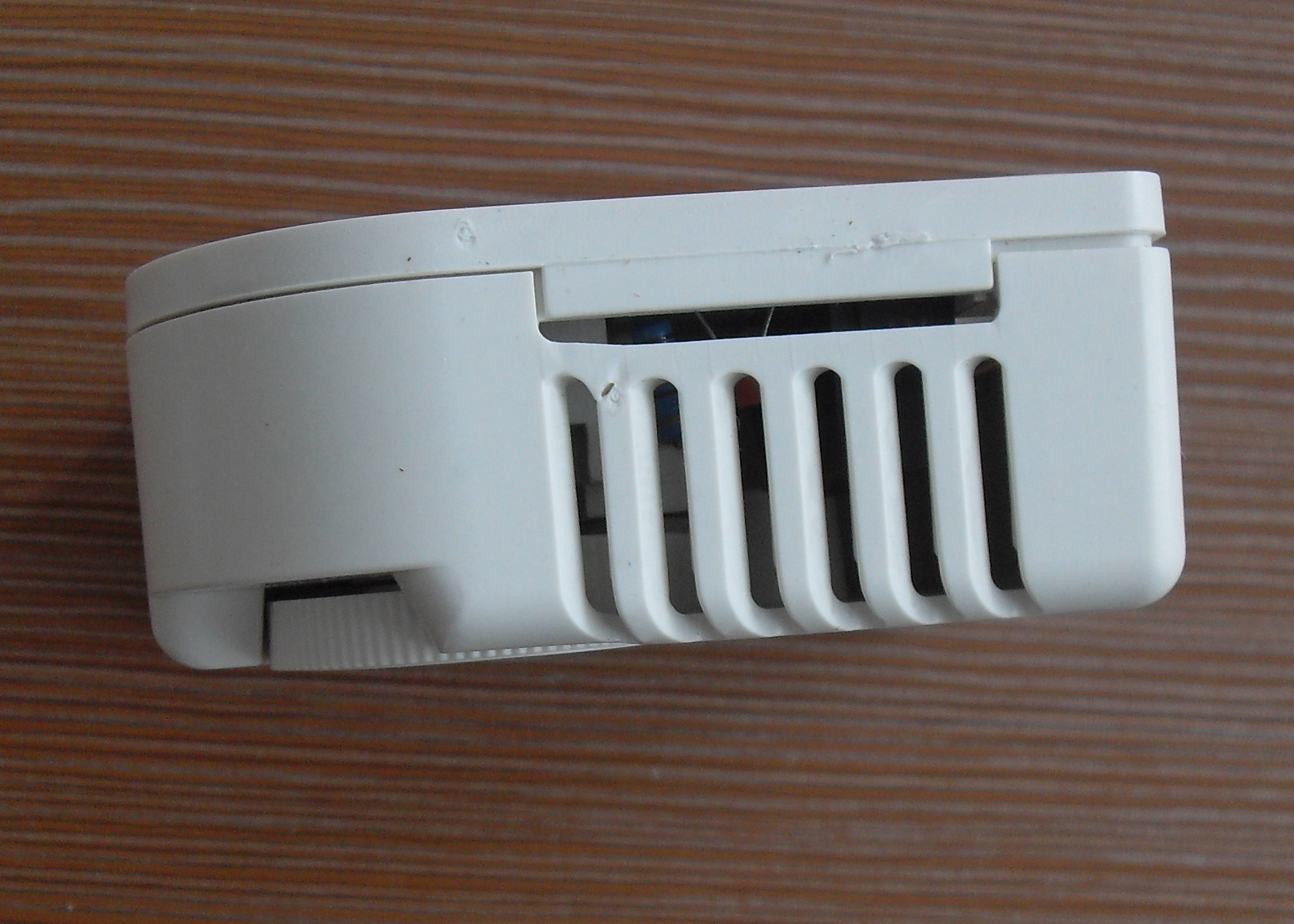

PRODUKT-BILD
