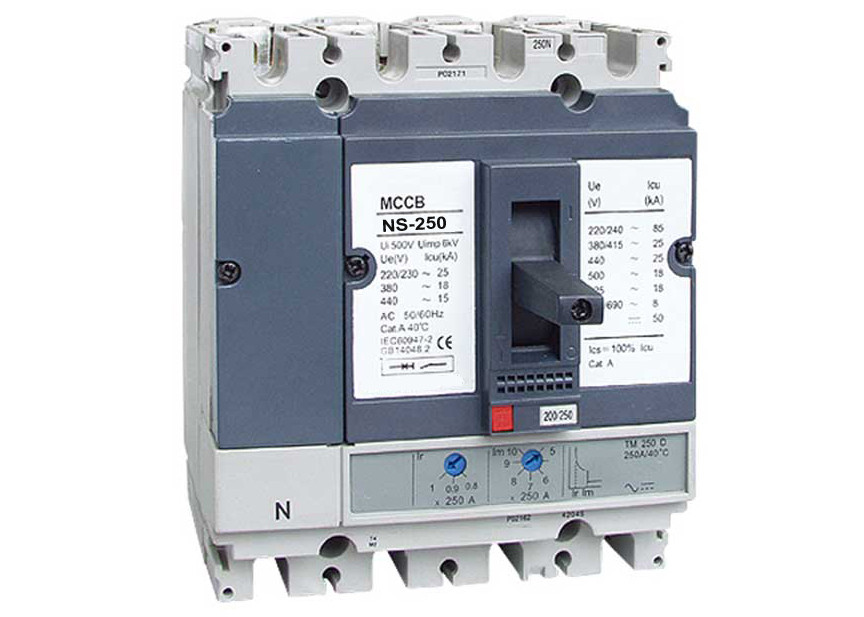

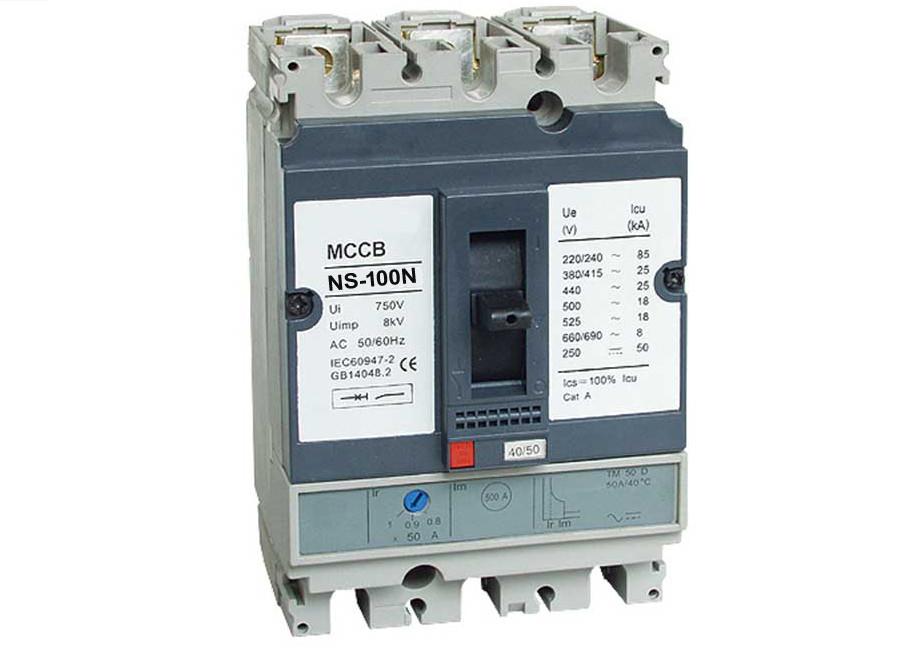

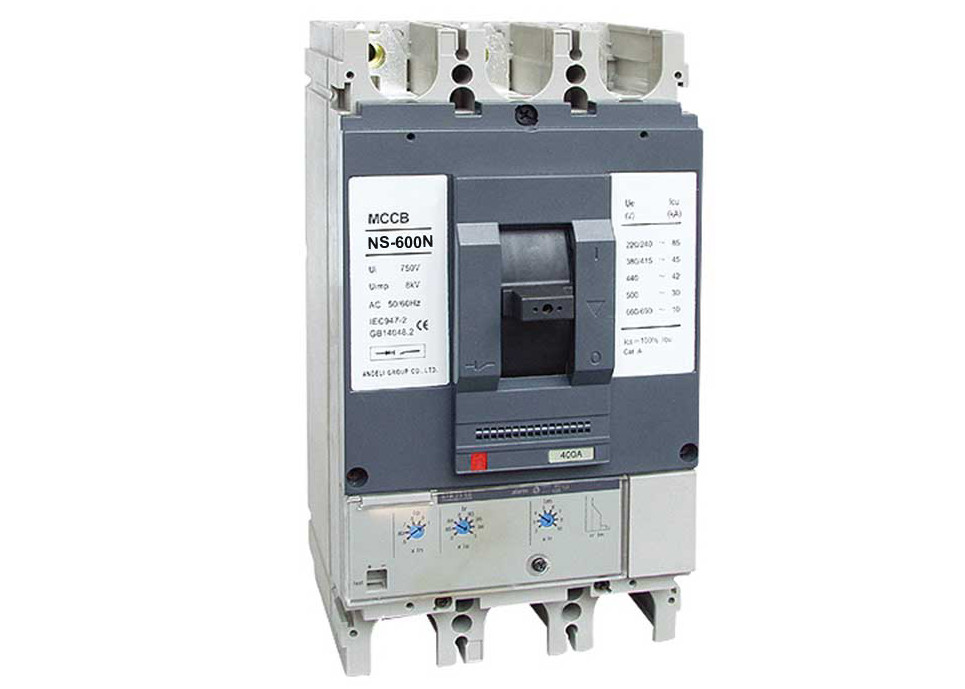

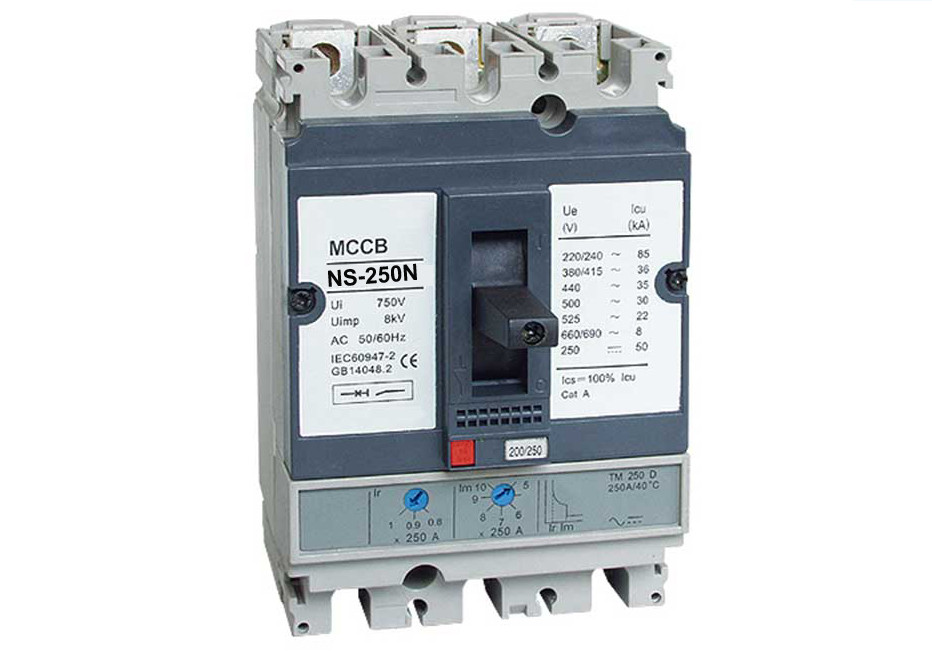

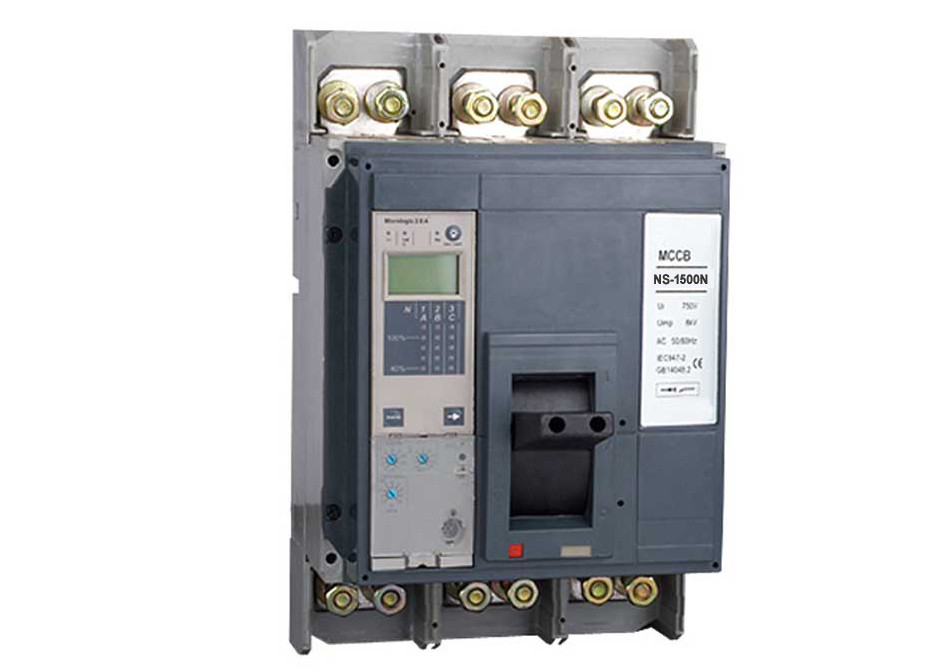

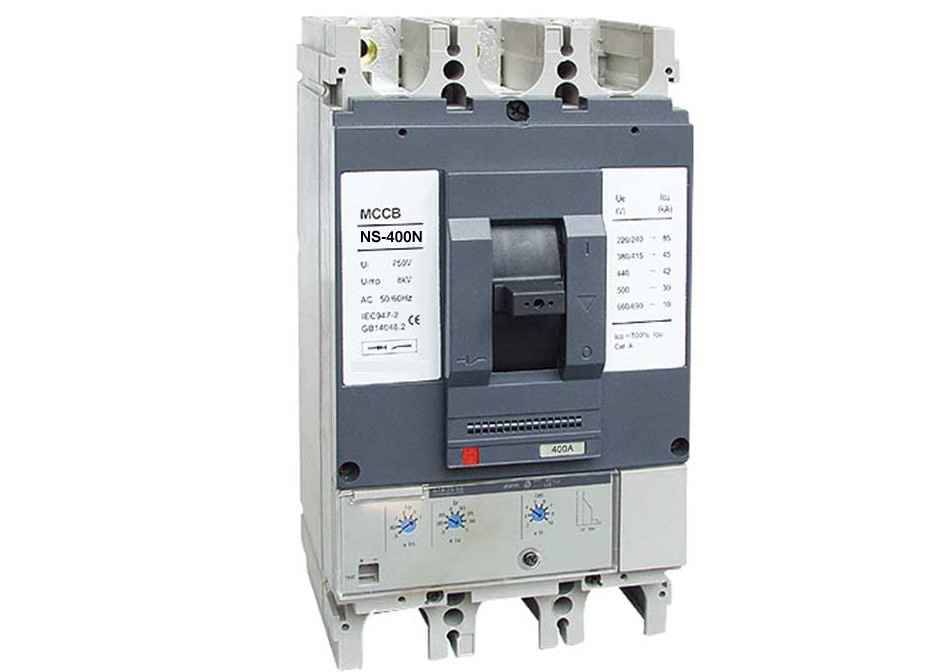

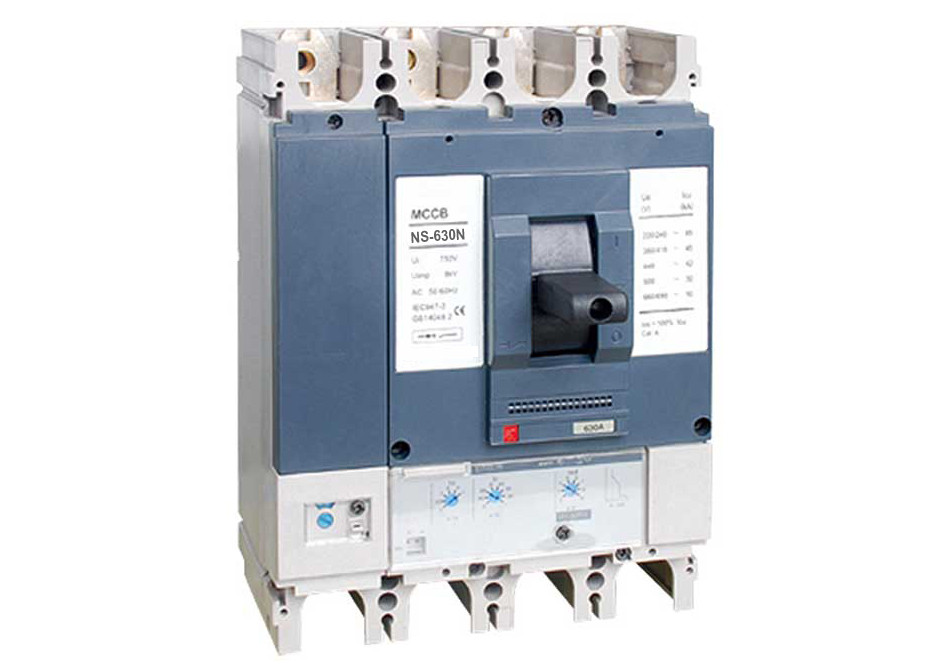

Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection
  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection
  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection
  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection
  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection
  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection
  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection
Herkunftsort China, Zhejiang
Markenname Winston/OEM
Zertifizierung CE,ROSH
Modellnummer NS
Min Bestellmenge 1PCS
Preis USD12 to USD450/PCS
Verpackung Informationen Export-Standardkartonkasten
Lieferzeit 3-15days erhalten nachher Zahlung.
Zahlungsbedingungen T/T, L/C, Paypal, Online-Zahlung, RMB/USD
Versorgungsmaterial-Fähigkeit 10000pcs/month
Produktdetails
Material Kunststoff Polen 3P, 4P
Aktuelle von 12.5A zu 1600A Frequenz 50/60HZ
OEM Ja
Markieren

mccb Leistungsschalter

,

Geformter Fall-Leistungsschalter
Hinterlass eine Nachricht
Produkt-Beschreibung

Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter



Geformter Fallleistungsschalter NS ist Reihe einer des Unterbrechers, der International fortgeschrittenen Entwurf annimmt, die Fertigungstechnologie, zum sich zu entwickeln. Die bewertete isolierende Spannung ist 750V, das für Wechselstrom 50Hz (60Hz) passend ist, bewertete Funktionsspannung 690V oder unten, ist Nennarbeitsstrom 12.5A to1250A des Stromkreises und verwendet, wenn er elektrische Energie verteilt, und das nicht-häufige Einlaufen die normalen Bedingungen, die current& Ausrüstung vor overload&under Spannung schützend, Stromkreisbreakerwith Nennrahmen gegenwärtiges 400A oder unten, kann im nicht-häufigen Anfang mousecage Motors verwendet werden und während des Arbeitens brechen und Motor vor Überlastung schützen, Kurzschluss &undervoltage, das Produkt, sich anpaßt an Standard IEC60947-2.

TECHNISCHER PARAMETER

2. Technische hauptsächlichspezifikationen

Art

Polzahl

Bewertete isolierende Spannung (V)

Bewertete Betriebsspannung (V)

Bewertetes entscheidendes Kurzschlussausschaltvermögen Icu (KA) an 380/415V

Bewertete servies schließen Ausschaltvermögen IC an 380/415V kurz (KA)

Operationsleistung

Gebrauchskategorie

AUF

WEG VON

NS-100N

3, 4pole

750

690 und unten

25

25

1500

8500

A

NS-100H

70

70

NS-100L

150

150

NS-160N

36

36

1000

7000

NS-160H

70

70

NS-160L

150

150

NS-250N

36

36

1000

7000

AM2-250H

70

70

NS-250L

150

150

NS-400N

45

45

1000

4000

NS-400H

70

70

NS-400L

150

150

NS-630N

45

45

1000

4000

NS-630H

70

70

NS-630L

150

150

NS-1250N

Pfosten 3

50

37,5

1000

4000

NS-1600N

50

37,5

Anmerkung: 1. Der N-Pfosten Unterbrecher hat keinen Schutz, der, schließend und mit den anderen drei Pfosten öffnend.

           2. Die Art von thermischem magnetischem für NS-400/630 hat keine vier Pfosten.

Technischer hauptsächlichparameter mit 3 Reiseeinheiten
Thermische magnetische Freigabe

Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 0

Art

Bewertetes currentIn (A)

Anmerkung

NS-100

12,5, 16,20,25,32,40,50,63,80,100

Tadjustable (0.8~1In) M justierbar (5~10In)

NS-160

16,20,25,32,40,50,63,80,100,125,160

NS-250

160.180.200.225.250

NS-400

315.350.400

NS-630

400.500.630

NS-1250

800,1000,1250

Tadjustable (0.8~1In) M geregelt

NS-1600

1000,1250,1600


Elektronische Freigabe
NS 22SE: Schutz von Schwachstromvertriebsnetzen für NS-100160250
Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 1

1. Überlastschutz mit justierbarer Schwelle
2. Kurzschlusssicherung mit justierbarer Schwelle
3. Lastsanzeichen: Licht bei 90% der Ir-Einstellungsschwelle;
Blitzen bei 105% oder mehr der Ir-Einstellungsschwelle



Art

Nennstrom herein (A)

Anmerkung

NS-100

40.100

Ir=0.4~1×In (justierbare 48 einstellend)
Schaltung zwischen 1.05~.3×Ir (IEC60947-2)
(Langfristiger Überlastschutz)
Im=2-3-4-5-6-7-8-10×Ir
(Kurzschlusssicherung)

NS-160

40.100.160

NS-250

40.100.160.250



NS 22ME: Schutz des Motors für NS-100160250

Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 2
1. Überlastschutz mit justierbarer Schwelle, wie durch IEC60947-4 (2) stolpernd Klasse 10 definiert
2. Kurzschlusssicherung mit örtlich festgelegter Schwelle (13xIr)
3. Phasenausfallschutz (Unterbrechungszeitverzögerung zwischen 3.5s-6s)
4. Lastsanzeichen: Dunkelheit kleiner als 105% der Ir-Einstellungsschwelle;
Blitzen bei 105% oder mehr der Ir-Einstellungsschwelle



Art

Nennstrom herein (A)

Anmerkung

NS-100

40,50,80,100

Ir=0.6-0.63-0.67-0.71-0.75-0.80-0.85-0.90-0.95-1×In

NS-160

40,50,80,100,150

NS-250

40,50,80,100,150,220


NS 23SE: Schutz von Schwachstromvertriebsnetzen für NS-400630

Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 3

1. Überlastschutz mit justierbarer Schwelle
2. Kurzschlusssicherung mit justierbarer Schwelle
3. Lastsanzeichen: Licht bei 90% der Ir-Einstellungsschwelle;
Blitzen bei 105% oder mehr der Ir-Einstellungsschwelle



Art

Nennstrom herein (A)

Anmerkung

NS-400

400

Ir=0.4~1×In (justierbare 48 einstellend)
Schaltung zwischen 1.05~1.3×Ir (IEC60947-2)
(Langfristiger Überlastschutz)
Im=2-3-4-5-6-7-8-10×Ir
(Kurzschlusssicherung)

NS-630

630

NS 53UE: Schutz von Schwachstromvertriebsnetzen für NS-400630

Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 4

1. Überlastschutz mit justierbarer Schwelle, wie durch IEC60947-2 definiert
2. Kurzschlusssicherung mit justierbarer Schwelle
3. Blitzschnelle Kurzschlusssicherung
4. Erdschlussschutz mit justierbarer Schwelle
5. Lastsanzeichen: Licht bei 90% der Ir-Einstellungsschwelle;
Blitzen mehr als Ir-Einstellungsschwelle
6. Fehleranzeige
LED zeigt die Art der Störung an, die die Schaltung verursachte
Überlastung (LT-Schutz) oder anormale Teiltemperatur (>Ir);
Schließen Sie kurz (St. oder blitzschneller Schutz) (>Im);
Erdschluss (wenn Erdschlussschutzwahl anwesend ist) (Ig);
Mikroprozessorfunktionsstörung ((>Ir) und (>Im) gehen LED, plus die (Ig) LED weiter, wenn Erdschlussschutzwahl anwesend ist)
Batteriebetrieben. Ersatzbatterie werden in einem Adapterkasten geliefert. Wenn eine Störung auftritt, die LED, welche die Art der Störung, Lichter für ungefähr 10 Minuten anzeigt. Die Informationen werden jedoch im Speicher gespeichert. Die LED kann belichtet werden, indem man den Testdruckknopf drückt. Die LED geht automatisch aus und das Gedächtnis wird geklärt, wenn der Leistungsschalter zurückgestellt wird.



Art

Nennstrom herein (A)

Anmerkung

NS-400

400

Ir=0.4~1×In (justierbare 48 einstellend)
Schaltung zwischen 1.05~1.3×Ir (IEC60947-2)
zur Zeit der Reise 6×Ir: 1s, 2s, 4s, 8s, 16s (justierbar)
(Langfristiger Überlastschutz)
Isd=1.5-2-3-4-5-6-7-8-10×Ir
Reisezeit: 0s, 0.1s, 0.2s, 0.3s adjustable+I2t
(Verspätungsschutz des Kurzschlusses kurzer)
Ii=1.5-2-3-4-6-7-8-10-11×Ir
(Blitzschnelle Kurzschlusssicherung)
Ig=0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-1×Ir
Reisezeit: 0.1s, 0.2s, 0.3s, 0.4s adjustable+I2t
(Erdschlussschutz) (wenn Wahl anwesend ist)

NS-630

630

NS 43ME: Schutz des Motors für NS-400630

Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 5
1. Überlastschutz mit justierbarer Schwelle, wie durch IEC60947-4 (2) stolpernd Klasse 10A definiert, 10 und 20
2. Kurzschlusssicherung mit justierbarer Schwelle (6… 13xIr)
3. Phasenausfallschutz (eingebaute elektronische Freigabe: lässt unausgeglichenes einphasiges currentat 40% und mehr als) (Unterbrechungszeitverzögerung 4s ¡ À10%) laufen, wie durch IEC60947-4.1 definiert
4. Lastsanzeichen: Blitzen mehr als Ir-Einstellungsschwelle
5. Fehleranzeige
LED zeigt die Art der Störung an, die die Schaltung verursachte
Überlastung (LT-Schutz) oder anormale Teiltemperatur (>Ir);
Schließen Sie kurz (St. oder blitzschneller Schutz) (>Im);
Teilen Sie Ausfall in Phasen ein (rechte LED);
Mikroprozessorfunktionsstörung ((>Ir) (>Im) und Phasenausfall LED alle weitergehen)
Batteriebetrieben. Ersatzbatterie werden in einem Adapterkasten geliefert. Wenn eine Störung auftritt, das LEDindicating die Art der Störung, Lichter für ungefähr 10 Minuten. Die Informationen sind jedoch gespeichertes inmemory. Die LED kann belichtet werden, indem man den Testdruckknopf drückt. Die LED-automaticallygoes weg und das Gedächtnis wird geklärt, wenn der Leistungsschalter zurückgestellt wird.


Art

Nennstrom herein (A)

Anmerkung

NS-400

400

Ir=0.4~1×In (justierbare 48 einstellend)
Reisegrad: Klasse 10A, 10,20 (IEC60947-4)
(Langfristiger Überlastschutz)
Im=6-7-8-9-10-11-12-13×Ir
(Kurzschlusssicherung)

NS-630

630


4. Zusätze


Zusätze

Bewertete Betriebsspannung

Verbrauch

Für Art

Aufnahme

Dichtung-in

Weichenfreigabe (MX)

24V
100V
220/230V
380/400V

<10va>

<5va>

AM2-100~630

Unter--voltagerelease (UNO)

220/230V
380/400V

<10va>

<5va>


Zusätze

Bewertete Betriebsspannung

Verbrauch

Für Art

AC12

AC15

Hilfskontakt (VON)

380/400V

6

3

AM2-100~630

Warnungskontakt (AL)

380/400V

6

3


Drehgriff
Direkter Drehgriff
Grad Schutz: IP40
Funktion:
1) Eignung für Isolierung
2) Anzeichen über drei Positionen 0 (weg) I (an) und ausgelöst
3) drücken „Stoß, Knopf auszulösen“, kann Frei
4) Sicht von und Zugang zu den Reiseeinheitseinstellungen
5) kann der Leistungsschalter in die Ruhestellung durch eine bis drei Vorhängeschlösser, Durchmesser 5 bis 8mm zugeschlossen werden (nicht geliefert worden)
Ausgedehnter Drehgriff
Grad Schutz: IP55
Funktion:
1) Eignung für Isolierung
2) Anzeichen über drei Positionen 0 (weg) I (an) und ausgelöst
3) Sicht von und Zugang zu den Reiseeinheitseinstellungen, wenn die Tür offen ist
4) Türeinstieg verhindert, wenn Leistungsschalter eingeschaltet ist
5) kann der Leistungsschalter in die Ruhestellung durch eine bis drei Vorhängeschlösser, Durchmesser 5 bis 8mm zugeschlossen werden (nicht geliefert worden). Die Blockierung verhindert das Öffnen der Schalttafeltür

5.Installation
Leistungsschalter wird vertikal, horizontal oder flach an ihrer Rückseite ohne irgendein von Eigenschaften herabzusetzen angebracht möglicherweise.
6.Fix
Befestigung an der Rückenplatte, bringend an den Schienen an
7.Connection
Vorderteilverbindung, schwarze Plattenverbindung, Steckverbindung
8. Entwurfs-und Installations-Maß

Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 6
Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 7
Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 8
Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 9
Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 10
Fall-justierbarer Leistungsschalter-Durchsickern-Schutz NS Reihe geformter 11
NS-100~630


Millimeter

C

C1

C2

C3

G

G1

G4

G5

H

H1

H2

NS 100/160/250N/H/L

29

76

54

108

62,5

125

70

140

80,5

161

94

NS 400/630N/H/L

41,5

116

92,5

184

100

200

113,5

227

127,5

255

142,5



Millimeter H3 H4 H5 H6 H7 K K1 K2 L L1 L2 P1 P2 P4 P5
NS 100/160/250N/H/L 188 160,5 321 178,5 357 17,5 35 70 52,5 105 140 81 86 111* 83
NS 400/630N/H/L 285 240 480 237 474 22,5 45 90 70 140 185 95,5 110 168 107



Millimeter

P6

R

R1

R2

R4

R5

φT

φT4

(Ue)

NS 100/160/250N/H/L

88

14,5

29

54

108

143

6

22

≤32

NS 400/630N/H/L

112

31,5

63

71,5

143

188

6

32

≤32
