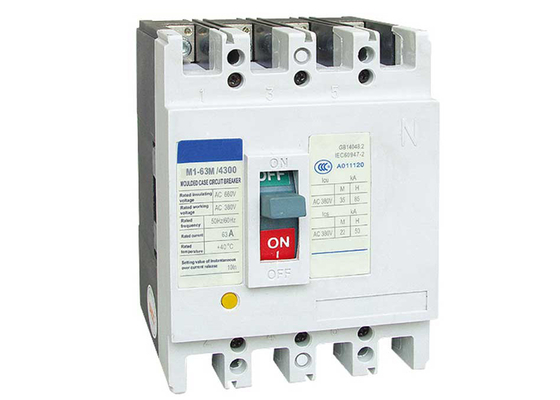

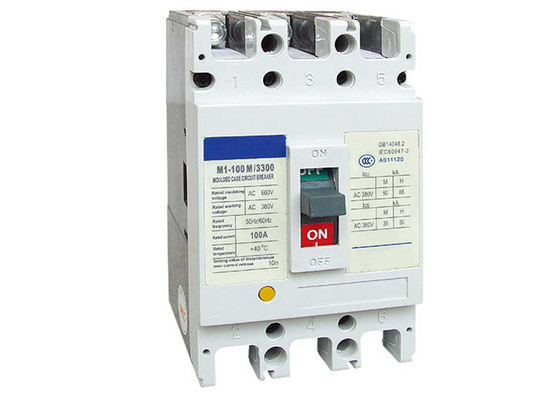

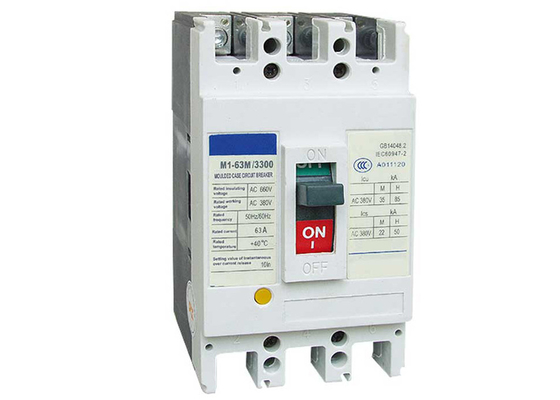

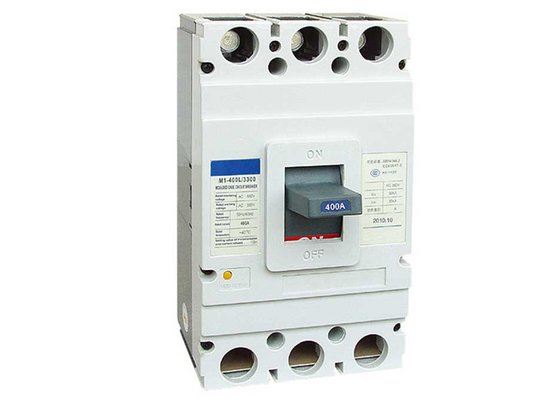

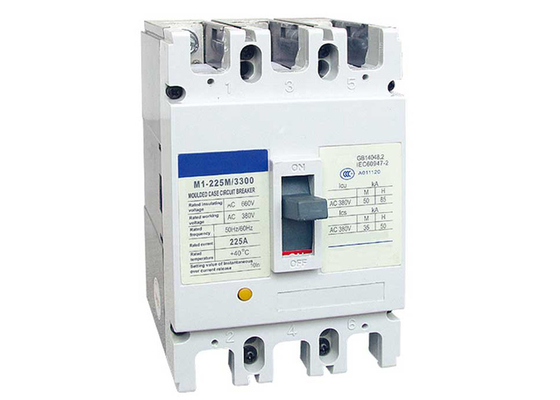

Gewohnheit geformter Fall-Niederspannungs-Leistungsschalter für den ändernden Motor selten

Technische hauptsächlichspezifikation (table1)

Anmerkung: 6A ohne Wärmeschutz
Der N-Pfosten von Vierpfosten, die Unterbrecher an der rechten Seite des Produktes stationiert wird, hat vier Arten:
Schreiben Sie A: Ohne gegenwärtige Reisemiete auf n-Pfosten der, der ständig macht, nicht mit den anderen drei Pfosten schließt und sich öffnet.
Art B: Ohne gegenwärtige Reisefreigabe auf n-Pfosten der, der mit den anderen Pfosten schließt und sich öffnet.
Art C: Wenn die gegenwärtige Reisefreigabe die schließend und mit den anderen drei Pfosten sich öffnet.
Art D: Wenn die gegenwärtige Reisefreigabe die ständig das Schließen und das Öffnen nicht macht, mit den anderen drei Pfosten.

Schutz-Eigenschaft
Die thermodynamische Freisetzung von einem Leistungsschalter liefert die Eigenschaft der umgekehrten Zeitverzögerung, während die magnetische Freigabe die blitzschnelle Operation wie gezeigt auf Tabelle 2 (Verteilungsleistungsschalter) und Tabelle 3 ist (Motorschutzleistungsschalter).


Table2

Table3

Zusätze des Leistungsschalters
1 die externen Zusätze des Unterbrechers
Mit Motorantrieb Operationsgerät
1) kochen Bauschaltplan der Art elektromagnetisches Operationsgerät CDM (passendes AM1-63,100,225) folgende Zeichnung (Bauschaltplan der externen Zusätze des Unterbrechers im punktierten Rahmen)

Codebeschreibung: SB1SB2stand für Druckknopf. (zur Verfügung gestellt von Benutzern selbst) Nr. „1" „2" „3" Stand für Zahl von Kabelschuhen.
Nennspannung: AC50Hz 230V 400V DC 220V
2) Bauschaltplan der Art Operations-Gerät der CD mit Motorantrieb (passendes AM1-400 630 800) seebelows (Bauschaltplan der externen Zusätze des Unterbrechers im punktierten Rahmen)

Codebeschreibung: SB1SB2stand für Druckknopf. (zur Verfügung gestellt von Benutzern selbst) „X“ steht für Linie Verbindungsanschlüsse
Nennspannung: AC50Hz 230V 400V DC 220V



Drehgriffoperationsgerät
Der Mechanismus wird in geformtem Fallleistungsschalter benutzt, um die Platte des abgehobenen Betrages-heraus laufen zu lassen. Powerdistributions-Platte und Versorgungskasten außerhalb der Platte, indem man den Griff und thedoor der Platte sicherzustellen drehte, nicht openned als der Unterbrecher, der eingeschaltet ist. Der Handantrieb Mechanismus kann mit zwei Arten Operation, man ausgerüstet werden ist „a-“ modelsquare Griff, das andere ist vorbildlicher Rundgriff „B“.

4,2 Geben Sie Muster und Zusatzcode frei

SHT: Stellen Sie Freigabe zurück; UVR: Unterspannungsauslöser; AXT: Hilfskontakt; AL: Warnungskontakt

Geben Sie patternand Zusatzcode frei	Name/Art	WCM1-63, 100, 225	WCM1-400	WCM1-630	WCM1-800
200, 300	Keine Zusätze	200: magnetische Freigabe (nur Kurzschlusssicherung) 300: thermische magnetische Freigabe (Überlastung und Kurzschlusssicherung)
208, 308	Warnungskontakt
210, 310	Weichenfreigabe
220, 320	Hilfskontakt
230, 330	Unterspannungsauslöser
240, 340	Weichenfreigabe Hilfskontakt
250, 350	Weichenfreigabe Unterspannungsauslöser
260, 360	Zwei Gruppe des Hilfskontakts
270.370	Unterspannungsauslöser Hilfskontakt
218, 318	Weichenfreigabe Warnungskontakt
228, 328	Warnungskontakt Hilfskontakt
238, 338	Unter-Spannung releaseAlarm Kontakt
248, 348	Weichenfreigabe, Warnungskontakt, Hilfskontakt
268, 368	Zwei Gruppe des Hilfskontakts, Warnungskontakt
278, 378	Weichenfreigabe, Warnungskontakt, Unterspannungsauslöser

Entsprechend den Nachfragen des Benutzers konnten Zusätze führen, um Draht Outcoming zu verweisen, oder Linie wiringterminals könnte addiert werden (markieren Sie bitte heraus im Falle der Herstellung des Auftrages).

Unterspannungsauslöser
Pressen Sie Diagramm der Unterspannung Modul verbundenes außen (die internen Zusätze im punktierten Rahmen) Ue aus: AC50Hz 230V, 400V

Wenn die Operationsspannung 35%~70% der Nennspannung ist, das Unterspannungsauslöser shouldmake, das der Unterbrecher richtig auslösen. Wenn die Operationsspannung 85%~110% der Nennspannung ist, das Unterspannungsauslöser shouldmake der Unterbrecherabschluß. Im Falle der Operationsspannung kleiner als 35% der Nennspannung, die Unterspannung shouldprevent der Unterbrecher vom Schließen. Anmerkung: Nur der Unterspannungsauslöser sollte in modernem, im Unterbrecher angezogen werden könnte berecramped und drehen-auf, andernfalls wird der Unterbrecher beschädigt.


Weichenfreigabe
Entwurf der Verdrahtung (die internen Zusätze im punktierten Rahmen) „K“ ist der Zeitlupeschalter Normalabschluß Kontakt anschließen die Spule in der Reihe in der Weichenfreigabe. Es Drehung-auf oder Drehungen-weg freiwillig sobald der Unterbrecher AN/AUS.

Nennspannung: AC50Hz 230V oder 400V, Weichenfreigabe DCs 110V 220VThe sollten den Unterbrecher zuverlässig auslösen lassen, wenn die Operationsspannung 70%~110%of die bewertete Steuerspannung ist.

Warnungskontakt
Die Position des Unterbrechers in "OFF" oder in "ON"
Die Position des Unterbrechers „in der freien Reise“ (Warnung)	Schalter B11 und B12 von „nahem“ zu „öffnen sich“, statusof B11 und Schalter B14 von „offenem“ zu „nahem“

Hilfskontakt
Wenn der Unterbrecher ist in " weg von“		Für den Unterbrecher mit Rahmen current400A und oben
		Für den Unterbrecher mit Rahmen current225A und unten
Wenn der Unterbrecher ist in " auf“	Wenn der Unterbrecher in "OFF" ist, schalten die Kontakte von „nahem“ zu „sich öffnen“. Wenn der Unterbrecher in "OFF" ist, schalten die Kontakte von „sich öffnen " zum Abschluss“
