Plastik-CM35 Iec Standard-IP54 0-25mm NPN PNP KEIN kapazitiver Annäherungssensor NC
| Herkunftsort | China, Zhejiang |
|---|---|
| Markenname | Winston/OEM |
| Zertifizierung | CE,ROSH |
| Modellnummer | CM35 |
| Min Bestellmenge | 1PCS |
| Preis | Negotiable |
| Verpackung Informationen | Export-Standardkartonkasten |
| Lieferzeit | 3-15days erhalten nachher Zahlung. |
| Zahlungsbedingungen | T/T, L/C, Paypal, Online-Zahlung, RMB/USD |
| Versorgungsmaterial-Fähigkeit | 10000PCS/Month |
Produktdetails
| OEM | Ja | ODM | Ja |
|---|---|---|---|
| Luftfahrtverbindungsstück | Ja | Ausgabezustand | NO/NC/NO+NC |
| Zustand | Original New | Schutz-Grad | IP54 |
| Material | ABS-Kunststoff | Isolationswiderstand | 50MΩ |
| Benennungstemperatur | -25℃~+70℃ | DC/AC | 50Hz/10Hz |
| Entdeckungsgegenstand | Leiter- und Nichtleiterkörper | ||
| Markieren | kapazitiver Näherungsschalter,kapazitive Art Annäherungssensor |
||
Produkt-Beschreibung
Entdeckungsabstand NPN PNP CM35 0-25mm KEIN kapazitiver Annäherungssensor NC
Funktions-Prinzip des kapazitiven Annäherungssensors

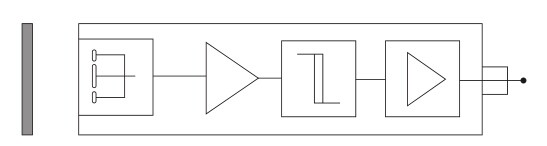

Strukturelle Kategorie
Gegenstand-Induktive Oberfläche-RC OszillatorSchaltung Stadium-Magified Endstufe
Die Induktionsoberfläche des Kapazitanz-Sensors wird aus zwei Koaxial- Geistes-electctrodes verfasst, die von einem Kondensator und auf RC-Oszillation angeschlossen
umkreisen Sie, gerade wie eine offene Kondensatorelektrode.
Bei der Verbindung an Stromversorgung, arbeitet RC-Oszillator nicht. Wenn ein Gegenstand clos eto Kondensatorelektrode ist, erhöht sich die Kondensatorkapazität, und
Oszillator vibriert. Durch die Behandlung des hinteren Stadiumsstromkreises, stoppen beide Signale von Oszillation und Oszillation wird in Schalterzeichen für die Prüfung umgewandelt
das Bestehen des Gegenstandes. dieser Abstand kann erhalten werden, aber zum Nichtmetallgegenstand, ist der Aktionsabstand d, das durch materielle Dielektrizitätskonstante, mehr etermined ist
Dielektrizitätskonstante, werden mehr der Aktionsabstand erreicht.
umkreisen Sie, gerade wie eine offene Kondensatorelektrode.
Bei der Verbindung an Stromversorgung, arbeitet RC-Oszillator nicht. Wenn ein Gegenstand clos eto Kondensatorelektrode ist, erhöht sich die Kondensatorkapazität, und
Oszillator vibriert. Durch die Behandlung des hinteren Stadiumsstromkreises, stoppen beide Signale von Oszillation und Oszillation wird in Schalterzeichen für die Prüfung umgewandelt
das Bestehen des Gegenstandes. dieser Abstand kann erhalten werden, aber zum Nichtmetallgegenstand, ist der Aktionsabstand d, das durch materielle Dielektrizitätskonstante, mehr etermined ist
Dielektrizitätskonstante, werden mehr der Aktionsabstand erreicht.

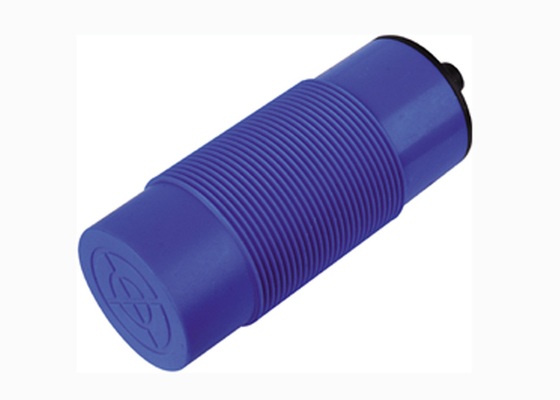

Illustration der äußerlichen Erscheinung
Wenn ein Gegenstand sich nähert, die Stromaufnahme von
capactiance Näherungsschalter erhöht sich proportional.
capactiance Näherungsschalter erhöht sich proportional.
Der Dielektrizitätskonstantefeind etwas wichtige Materialien sind als unten:
Eigenschaften:
1) Vielfältigkeitsauftritt
2) Kompaktes Volumen
3) Hohe Wiederholungsorientierungspräzision
4) Viel Bestimmungsblatt Ausgabeformate
5) Starke Schutzverteilung
6) Hohe Ein-Ausfrequenz allgemein 600Hz
7) Breiter Spannungsbereich
8) Staubdicht, Erschütterung-sicher, wasserdicht und öl-sicher
Vorbildliche Erklärung des Näherungsschalters
CM 12 30 □ 02 N A/L
-- -- - -- -- -- -- -- —
1 2 3 4 5 6 7 8
Kategorie 1.Switch: Lm: Induktanzart
Cm: Kapazitanzart
Inspektion: Hall-Art
Morgens: Explosionssichere Art der Sicherheit
Xm: Mimische lineare Art
Majestät: REEDart
Ru: Ultraschallart
2.Diameter des Sensors: M12
Spannung 3.Working:
30: 6-36VDC 310:5-24VDC 320:12-60VDC
330: 10-30VDC 340:10-55VDC 350:10-60VDC
360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
220: 380VAC40: 12-240VDC/24-240AC
50: Spezielle Spannung
330: 10-30VDC 340:10-55VDC 350:10-60VDC
360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
220: 380VAC40: 12-240VDC/24-240AC
50: Spezielle Spannung
Abstand 4.Detection: 01: 1mm 05: 5mm 10: 10mm ......
Form 5.Output: N: Ertrag Drei-Draht DCs NpN
P: Ertrag Drei-Draht DCs PnP
L: Zweidrahtdc-Ertrag
: Wechselstromzweidrahtertrag
J: Relais-Kontakt-Ertrag
NP: NpN+PnP-Doppelt-Ertrag
P: Ertrag Drei-Draht DCs PnP
L: Zweidrahtdc-Ertrag
: Wechselstromzweidrahtertrag
J: Relais-Kontakt-Ertrag
NP: NpN+PnP-Doppelt-Ertrag
Zustand 6.Output: A: (nein) normalerweise offenes (no)
B: (nc) Normalerweise nahes (nc)
C: (NO-nc) normalerweise Offen--Normal Abschluss (no+nc)
MU: Mimische Spannung
MI: Mimischer Strom
Mui: Voltage+Current
B: (nc) Normalerweise nahes (nc)
C: (NO-nc) normalerweise Offen--Normal Abschluss (no+nc)
MU: Mimische Spannung
MI: Mimischer Strom
Mui: Voltage+Current
Funktionen 7.Subsidiart: T: mit Luftfahrtverbindungsstück
Y: Wasserbeweis, Ölbeweis
I: spezielle Anforderung
H: Hochtemperaturwiderstand
R: Ringart
Y: Wasserbeweis, Ölbeweis
I: spezielle Anforderung
H: Hochtemperaturwiderstand
R: Ringart
8.L: Langstrecken
Maß
Technikparameter
|
ENTDECKUNGS-ABSTAND |
||||
|
|
|
NPN |
NEIN |
|
|
NC |
||||
|
NO+NC |
||||
|
PNP |
NEIN |
|||
|
NC |
||||
|
NO+NC |
||||
|
Kontrollierbares Silikon Störungsbesuchs |
NEIN |
|||
|
NC |
||||
|
ENTDECKUNGS-ABSTAND 0-25mm |
||||
|
|
|
NPN |
NEIN |
CM35-3025NA |
|
NC |
CM35-3025NB |
|||
|
NO+NC |
CM35-3025NC |
|||
|
PNP |
NEIN |
CM35-3025PA |
||
|
NC |
CM35-3025PB |
|||
|
NO+NC |
CM35-3025PC |
|||
|
Kontrollierbares Silikon Störungsbesuchs |
NEIN |
CM35-2025A |
||
|
NC |
CM35-2025B |
|||
|
Nachweisbarer Gegenstand |
Leiter- und Nichtleiterkörper |
|||
|
Verbrauchsstrom |
DC<15ma> |
|||
|
Controloutput |
DC: 200mA, WECHSELSTROM: 300mA |
|||
| Ertrag voltagc dropDC/AC |
DC<3v> |
|||
| DC-/ACwartefrequenz |
DC: 50Hz, WECHSELSTROM: 10Hz |
|||
| Shell-Material |
ABS Plastik |
|||
| Arbeitsbereichtemperatur |
-25ºC~70ºC |
|||
| Isolationswiderstand |
50MΩ |
|||
| Schutzvorrichtung |
IECstandard lp54 |
|||
| Altemative-Modell im In- und Ausland | ||||
Anwendungsillustration des kapazitiven Näherungsschalters
1. Füllstand Maßplastik- oder Glasbehälter
2. Materielles waagerecht ausgerichtetes Maß
3. überprüfend auf defektem Brett
4. Zählen Sie die Flaschen
5 .detect die Enge des Förderbandes
6. Zähler und ermitteln das materielle Niveau
FAQ
Q: Wie man unser Produkt bestellt?
A: 1). Sagen Sie uns dem Modell bitte und die Quantität und anderer Antrag, die Sie benötigen.
2). Wir machen den PU für Sie.
3). Nachdem Sie den PU bestätigen, vereinbaren wir den Auftrag für Sie, nachdem wir Ihre Zahlung empfangen haben.
4). Nach den beendeten Waren, versenden wir Ihnen die Waren und sagen Ihnen der Spurhaltungszahl.
5). Wir spüren Ihre Waren auf, bis Sie die Waren empfangen.
Q: Was ist Ihre Garantie?
A: Zwei Jahre
Q: Was ist Ihre Versandmethode?
A: Wir versenden durch Eil, auf dem Luftweg, durch Meer, durch Zug. Normalerweise überprüften wir und vergleichen, dann stellen Kunden die geeignetste Versandmethode zur Verfügung.
Q: Was ist über MOQ?
A: Erster Auftrag MOQ=1pcs
Q: Wenn ich Auftrag freigeben möchte, ist was die Zahlungsmethode, die Sie annehmen?
A: Wir nehmen T/T, Paypal, Westverband, L/C. an.
Q: Wenn ich Auftrag freigeben möchte, ist was der Prozess?
A: Danke. Sie können Untersuchung durch Maoyt schicken uns, oder, uns durch E-Mail zu senden, antworten wir innerhalb 24hrs.
