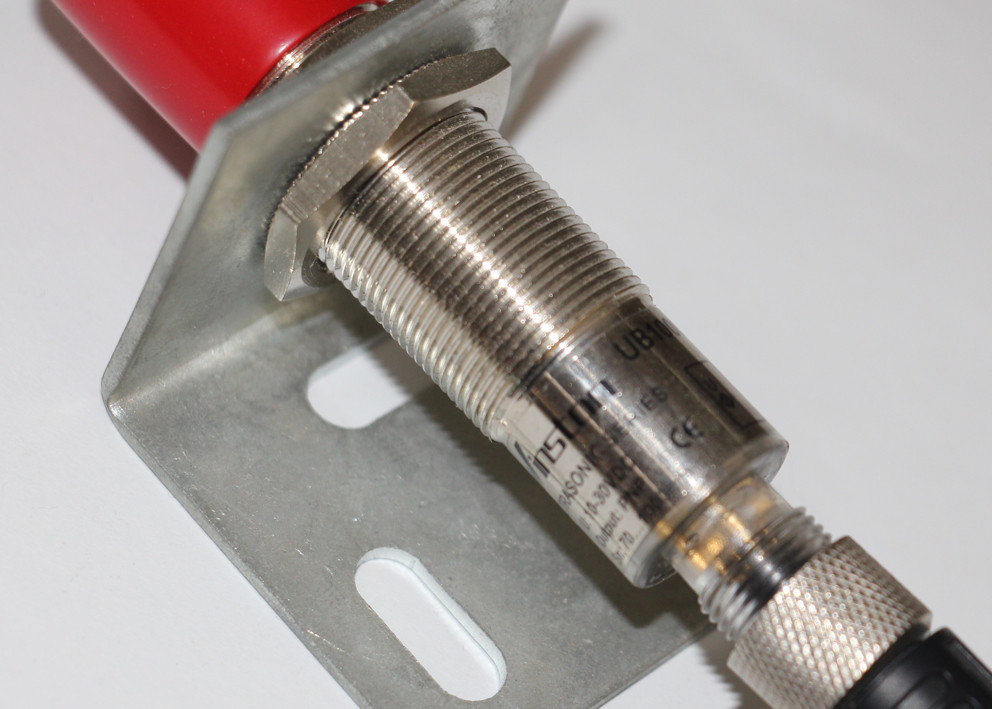

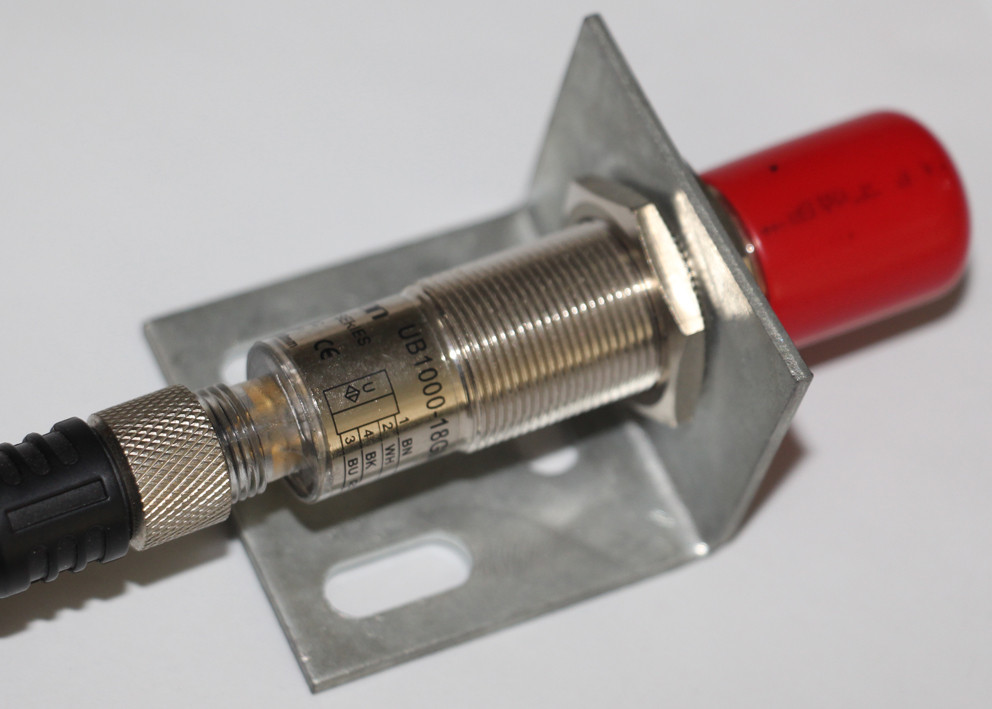

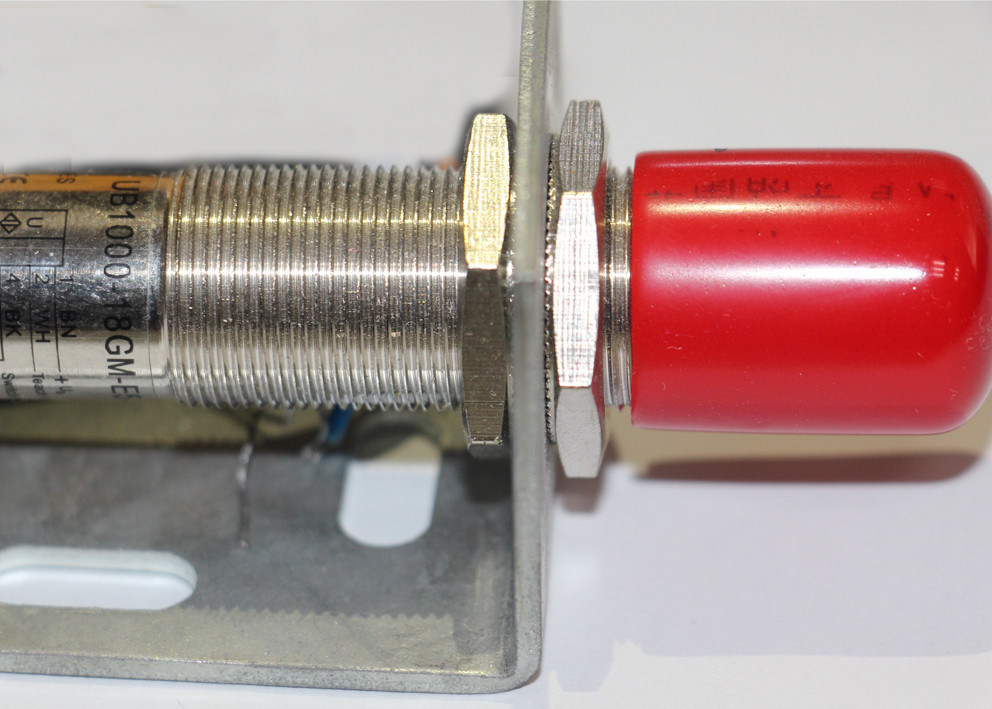

Industrieller Ultraschallannäherungssensor UB1000

Ultraschallannäherungssensor Winston, industrieller Näherungsschalter UB1000-30GM-E5-V1

Beschreibung

Ultraschall-Sensoren stellen die ideale Lösung für berührungsfreies Positions- und Abstandsmaß in allen Industriegebieten dar, in denen Umweltbedingungen möglicherweise wie Staub, Rauch oder Dampf die Sensoren beeinflussen. Die Gegenstände, die aus einer Vielzahl von Materialien bestehen, können innerhalb zu den Millimeter unabhängig davon Farbe oder Form ermittelt werden.

Technische Daten

Externe Synchronisierung

Der Sensor kann durch die externe Anwendung einer Rechteckspannung synchronisiert werden. Ein Synchronisierungsimpuls am Synchronisierungsinput beginnt einen messenden Zyklus. Der Impuls muss eine Dauer größere als 100 μs haben. Der messende Zyklus beginnt mit dem fallenden Rand eines Synchronisierungsimpulses. Ein niedriges > 1 s oder ein offener Synchronisierungsinput ergeben den Normalbetrieb des Sensors. Eine hohe Stufe am Synchronisierungsinput sperrt den Sensor. Zwei Betriebsarten sind verfügbar:

1. Mehrfache Sensoren können durch die gleiche Synchronisiermeldung gesteuert werden. Die Sensoren werden synchronisiert.

2. Die Synchronisierungsimpulse werden zyklisch zu den einzelnen Sensoren geschickt. Die Sensoren funktionieren im Multiplexbetrieb.

Interne Synchronisierung

Die Synchronisierungsverbindungen von bis 5 Sensoren, die zur internen Synchronisierung fähig sind, werden an gegenseitig angeschlossen. Wenn Energie angewandt ist, funktionieren diese Sensoren im Multiplexbetrieb.

Die Warteverzögerung erhöht sich entsprechend der Anzahl von den synchronisiert zu werden Sensoren. Synchronisierung kann nicht durchgeführt werden während der UNTERREDUNG und vice versa. Die Sensoren müssen in einer unsynchronisierten Art betrieben werden, um die Bewertungsgrenzen zu unterrichten.

Maße
